特徴

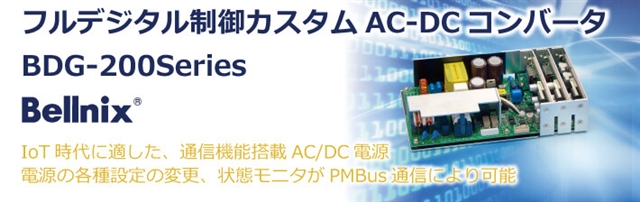

BDG-200Seriesは、フルデジタル制御を採用した、セミカスタムAC-DC電源です。出力電圧の異なる3種類のユニットを、最大3つまで、自由な組み合わせで選択することができます。PMBusによる通信機能を搭載しており、出力電圧、過電流保護動作点、シーケンス、スイッチング周波数等の設定を変えられる他、電源の状態モニタをすることが可能です。

 ･フルデジタル制御電源
･入力電圧：AC85V～264V
･3チャネルの出力電圧を、各々自由に選択可能
･出力電圧可変範囲：±15%
･高効率：87%
･入出力間耐圧：AC 3kV
･UVLO機能
･過電圧保護機能、過熱保護機能

･過電流保護動作閾値設定可
･並列接続により出力電流増大可 （90%ディレーティング要）
･スイッチング周波数設定可
･残存寿命予測機能
 ･PMBus（シリアル通信）により遠隔操作、各種設定の変更、電源の状態モニタ可能
･IEC60950準拠設計

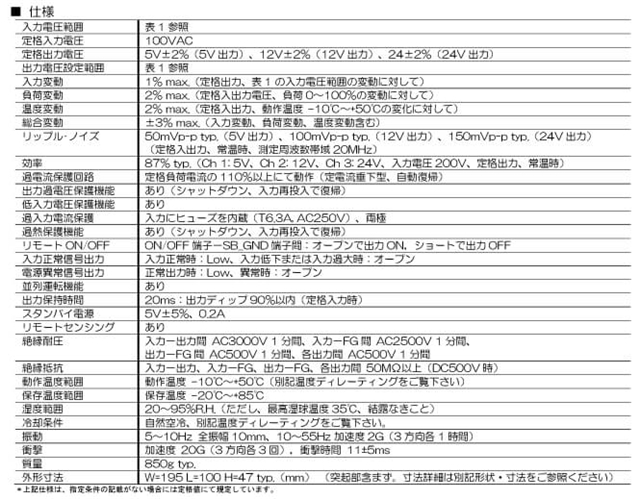

仕様

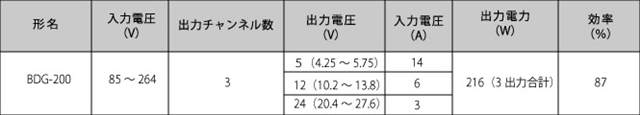

表1

データシートは こちら

注記1 : 出力電圧の括弧（）内は出力電圧設定範囲。出力電圧はPMBusを使用して変更可能。
注記2 : 各チャネルのユニットは、上記3種類から任意に選択可。出荷後にユニットを変更する事はできません。
注記3 : 効率はCh 1: 5V、Ch 2: 12V、Ch 3: 24V、入力電圧200V、定格出力、SW周波数260kHz、常温時の値です。
注記4 : 周囲温度条件によりディレーティングが必要です。

詳細は「 BDG-200 Series 特設ページ 」にてご確認ください。
