製品リリース

2017年08月30日

Bellnix社/BWS50-28S1R5

BWS50-28S1R5は、ワイヤレス給電技術による電力伝送が可能なモジュールです。

PFC、送電モジュール、受電モジュールの3つで構成されており、ワイヤレス給電に必要な商用電源からバッテリーまでの電気回路をモジュールとして提供致します。





特徴

  • ・高効率な非接触電力伝送が可能  ・50Wまでの大電力伝送が可能
  • ・位置ズレに対しても高効率を維持 ・小型設計
  • ・過電流保護機能付        ・過電圧保護機能付
  • ・異物検出機能付         ・ON/OFF制御機能付
  • ・動作状態信号出力機能付     ・動作温度 -20℃ ~ +50℃
  • ・RoHS指令対応
  •

  • 仕様

データシートはこちらから

購入はこちらから



ワイヤレス供電の特徴

  • ◆安全性:電極が表面に出ない為、感電・漏電の心配がありません。
  • ◆保守性:金属端子の接点が無い為、錆や摩擦による劣化の接点不良がありません。
  • ◆利便性:送受電トランスの位置を合わせるだけで、給電が可能となります。

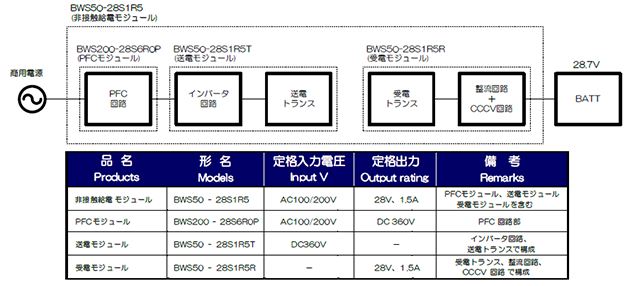

モジュールの概要

BWSシリーズはPFCモジュール、送電モジュール、受電モジュールの3つで構成されており、非接触給電に必要な商用電源からバッテリーまでの電気回路をモジュールとして提供致します。

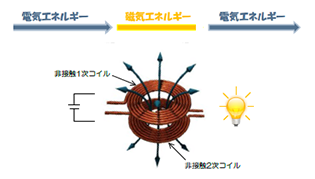

非接触給電の原理

このシステムは送電側の非接触1次コイル(送電側コイル)と受電側の非接触2次コイル(受電側コイル)で構成されます。
送電側コイルの巻線を通る交流電流が磁束を発生させ、その磁束を受けることで受電側コイルは起電力を生じます。
この生じた電気エネルギーを磁気エネルギーに変換し、総受電コイル間を伝送させることで、非接触(ワイヤレス・コンタクトレス)な電力伝送を実現しています。



トランスの形状と特徴
