製品リリース

2017年05月26日

MAX17542G

42V、1A、超小型、高効率、同期整流ステップダウンDC-DCコンバータ

高効率を実現する、FET内蔵、42V同期整流バックコンバータ



説明

MOSFET内蔵、高効率、高電圧、同期整流ステップダウンDC-DCコンバータのMAX17542Gは、4.5V~42Vの入力で動作します。このコンバータは、最大1Aを供給可能で、0.9V~0.92 x VINの出力電圧を生成します。フィードバック(FB)電圧の精度は、-40℃~+125℃にわたって±1.7%以内です。
MAX17542Gは、パルス幅変調(PWM)のピーク電流モード制御を使用し、あらゆる負荷で600kHzの固定スイッチング周波数で動作します。このデバイスは、10ピンTDFNパッケージ(3mm x 2mm)で提供されます。シミュレーションモデルが利用可能です。



主な特徴

  • 〇外付け部品および総コストを削減

 ・ショットキー不要の同期整流動作

 ・全セラミックコンデンサ、超小型レイアウト

  • 〇DC-DCレギュレータの在庫数を削減
    •  ・広入力電圧:4.5V~42V
    •  ・可変出力:0.9V~92%VIN
    •  ・供給電流:最大1A
  • 〇消費電力を低減
    •  ・ピーク効率:90%以上
    •  ・シャットダウン電流:0.9µA (typ)
  • 〇過酷な産業環境で信頼性の高い動作
    •  ・ヒカップモード電流制限、シンク電流制限、オートリトライ起動
    •  ・出力電圧監視内蔵(アクティブローRESET端子)
    •  ・設定可能なEN/UVLOスレッショルド
    •  ・可変ソフトスタートとプリバイアス起動
    •  ・動作温度:-40℃~+125℃
    •
    • アプリケーション/用途

基地局、VoIP、テレコム

バッテリ駆動機器

汎用PoL (ポイントオブロード)

ホームシアター

HVACおよびビル制御

産業用プロセス制御

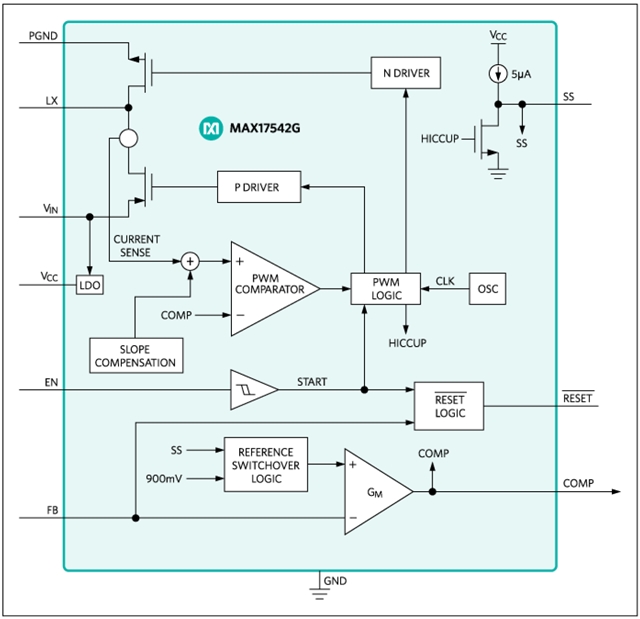

ブロック図



仕様
