製品リリース

2017年04月13日

SLA6826MH

SLA/SMA6820MHシリーズは、スイッチング素子、プリドライブICおよび制限抵抗付きブートストラップダイオードを1パッケージにした、高圧3相モータ用ドライバICです。

パッケージはZIP24のフルモールドタイプとアルミ放熱版付きタイプを採用し、実装条件に応じてリードフォーミングも選択できます。小~中容量モータのインバータ制御に最適です。



パッケージ

パッケージ名:ZIP24(SLA-24)



アプリケーション

・洗濯乾燥機のファン・ポンプ駆動
・エアコンのファンモータ駆動
・空気清浄機・扇風機のファンモータ駆動



特徴

・ブートストラップダイオード内蔵(制限抵抗22 Ω)
・CMOS(3.3V、5 V系)入力レベル対応
・フォルト出力(FO端子)
・7.5 Vレギュレータ出力
・端子部Pb(鉛)フリー
・保護機能
電源電圧低下保護機能
ハイサイド(UVLO_VB):自動復帰
ローサイド(UVLO_VCC):自動復帰
過熱検知機能(TD):フォルト出力

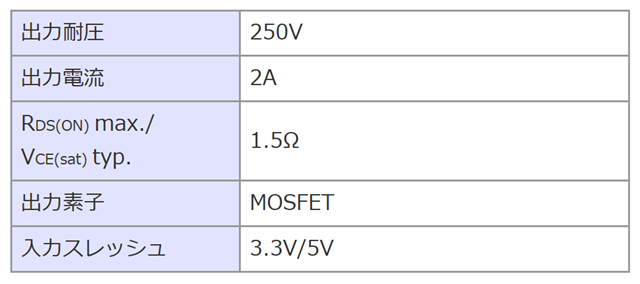

主要スペック

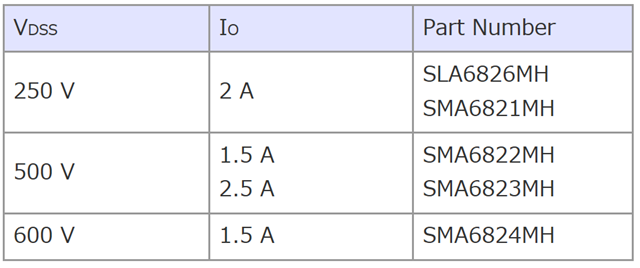

備考

SLA/SMA6820MH Series
Package
SLA: ZIP24 (Heatsink Type)
SMA: ZIP24 (Fully Molded Type)

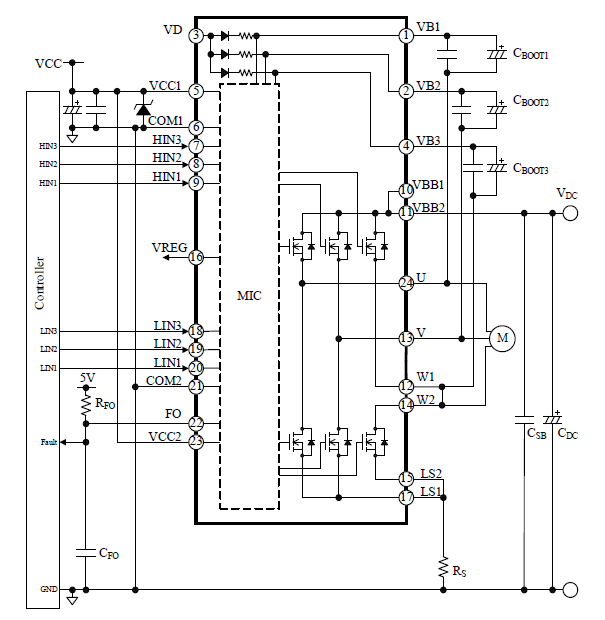

代表回路例

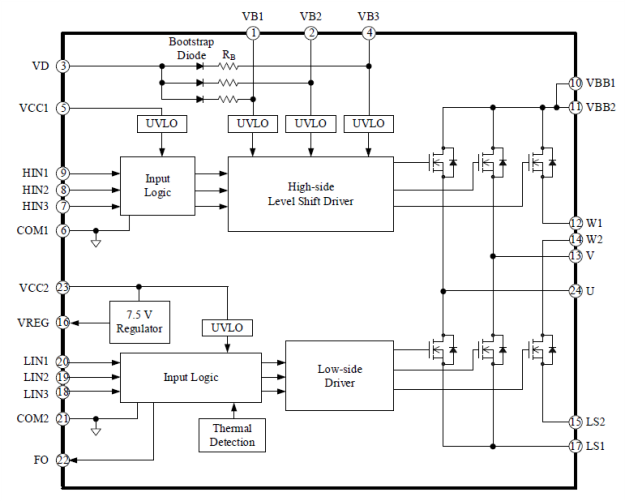

内部回路図

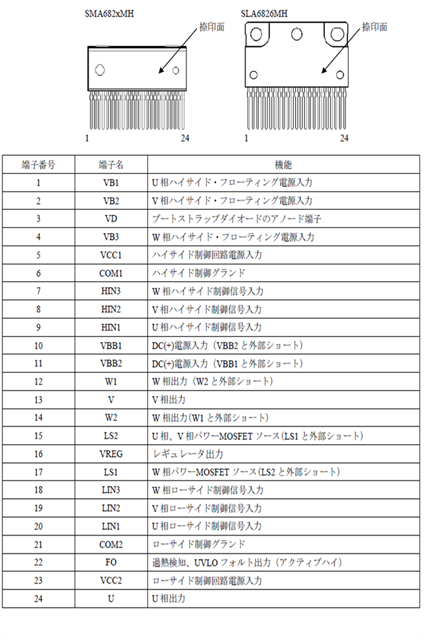

端子接続図
